Vaatega ühendatud lõiked
Vaatega ühendatud lõiked on poolvaatlõiked ja kohtlõiked [ISO 128-40:2001 (E), ISO 128-44:2001 (E) ja ISO 128-50:2001 (E) järgi].
Mõlemad on ühe tasandiga tehtavad lõiked, seejuures lõigatakse objekti ainult teatud osas, joonestades lõigatud osa kokku lõikamata jäänud vaateosaga.
Poolvaatlõige joonestatakse ainult sümmeetrilistest kehadest, kusjuures vaate ja lõike osa eraldusjooneks on sümmeetriatelg (kriips-punktpeenjoon). Poolvaatlõiget ei tähistata.
Poolvaatlõiget võib kasutada ka selliste esemete juures, mis tervikuna ei ole sümmeetrilised, kuid omavad pöördkeha kujulist sümmeetrilist elementi.
 |
 |
| Sele 41. Poolvaatlõige |

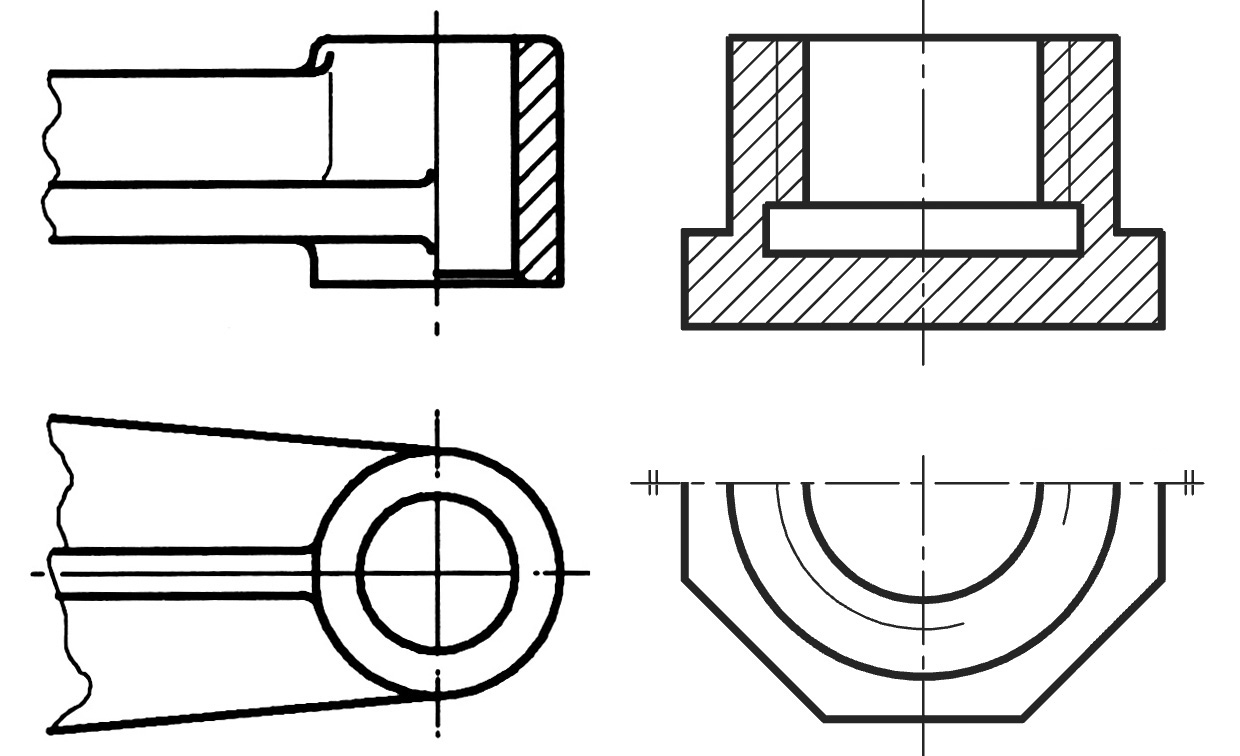

Sele 42. Detaili sümmeetriline osa poolvaatlõikes ja sümmeetrilisest kujutisest poole väljajoonestamine |
Kohtlõiget kasutatakse eseme sisemise konstruktsiooni näitamiseks kitsalt piiratud kohas. Kohtlõige eraldatakse vaateosast kas pideva peene vabakäejoonega või murretega peenjoone abil.
Sele 43. Kohtlõiked
