Kordamisküsimused
Vali õige vastus!Milleks kasutatakse joonistel lõikeid?
|
Eseme sisemise ehituse näitamiseks
| |
|
Eseme välimise ehituse näitamiseks
|
Kuidas muutub kujutis, kui tema vaate asemel anda lõige?
|
Kujutis ei muutu
| |
|
Lõikepinnad viirutatakse
|
Kas muutub pealtvaade ja vasakultvaade kui peakujutis asendada lõikega?
|
Ei muutu
| |
|
Muutub
|
Mille põhjal lõiked jaotatakse vertikaalseteks, horisontaalseteks ja kaldlõigeteks?
|
Lõiked jaotatakse selle järgi, mis ekraaniga lõikav tasapind on risti
| |
|
Lõiked jaotatakse selle põhjal, mis ekraaniga lõikav tasapind on paralleelne
|
Millistel juhtudel horisontaal-, frontaal- ja profiillõikeid ei tähistata?
|
Kui lõikepinna asend on raskesti mõistetav
| |
|
Kui lõige ise ei ole üheselt mõistetav
| |
|
Kui lõikepinna asend on ilmne ja lõige ise üheselt mõistetav ja kui lõiked asuvad vastavate vaadete kohal
|
Millistel juhtudel soovitatakse ühendada poolvaadet ja poollõiget?
|
Sümmeetriliste esemete puhul
| |
|
Mittesümmeetriliste esemete puhul
|
Milline joon eraldab poolvaadet ja poollõiget?
|
Pidev jämajoon
| |
|
Pidev peenjoon
| |
|
Jäme kriipsjoon
| |
|
Kriipspunktpeenjoon
|
Kas on vaja poolvaatlõike puhul näidata vaate pool eseme sisemisi kontuure? Miks?
|
Ei ole vaja näidata, sest lõike pool näidatakse nad juba ära, kuna tegemist saab olla ainult sümmeetrilise kehaga
| |
|
On vaja näidata, sest muidu ei tea me vaate pool esinevaid eseme sisemisi kontuure
|
Millal kasutatakse kohtlõiget?
|
Kohtlõiget kasutatakse eseme konstruktsiooni näitamiseks laialt piiratud kohas
| |
|
Kohtlõiget kasutatakse eseme konstruktsiooni näitamiseks kitsalt piiratud kohas
|
Millise joonega eraldatakse kohtlõige?
|
Kohtlõige eraldatakse vaateosast pideva jämejoonega
| |
|
Kohtlõige eraldatakse vaateosast pideva peene vabakäejoonega
| |
|
Kohtlõige eraldatakse vaateosast kriipspunktjoonega
| |
|
Kohtlõige eraldatakse vaateosast peene kriipsjoonega
|
Kuidas kujutatakse ristlõike puhul ava kontuurid, kui lõikav tasapind läbib pöördkeha telge?
|
Ava kontuurid näidatakse pideva peenjoonega
| |
|
Ava kontuurid näidatakse jämeda kriipsjoonega
| |
|
Ava kontuurid näidatakse pideva jämejoonega
| |
|
Ava kontuure ei näidata
|
Millise jämedusega joontega viirutatakse lõikesse sattunud detaili pinda? Millise nurga all toimub viirutus?
|
Pideva jämejoontega, 45o all
| |
|
Jämeda kriipsjoonega, 30o all
| |
|
peene kriipsjoonega, 60o all
| |
|
Pideva peenjoontega, 45o all
|
Mille poolest erineb liitlõige lihtlõikest?
|
Liitlõiget ei tähistata, lihtlõiget tähistatakse
| |
|
Liitlõiget tähistatakse, lihtlõiget ei tähistata
| |
|
Lihtlõige saadakse ühe lõikava tasapinnaga, liitlõiked aga on tehtud kahe või enama lõikepinnaga
|
Kuidas jagatakse liitlõiked sõltuvalt lõikavate tasandite asendist?
|
Kui lõikepinnad paiknevad lõikel astmeliselt ja on eset läbides üksteisega paralleelselt, on tegemist astmelise lõikega. Kui lõikepinnad lõikuvad omavahel mingi nurga alla ja nad on asetatud läbi detaili sümeetriliste elementide telgjoonte, on tegemist murdlõikega | |
|
Kui lõikepinnad paiknevad lõikel astmeliselt ja on eset läbides üksteisega paralleelselt, on tegemist murdlõikega.
| |
|
Kui lõikepinnad lõikuvad omavahel mingi nurga alla ja nad on asetatud läbi detaili sümeetriliste elementide telgjoonte, on tegemist astmelise lõikega
|
Milleks kasutatakse ristlõiget?
|
Eseme välimise konstruktsiooni näitamiseks
| |
|
Eseme sisemise konstruktsiooni näitamiseks moondevabalt
| |
|
Eseme sisemise konstruktsiooni näitamiseks kitsalt piiratud kohas
|
Milliste joonte jämedustega joonestatakse väljatoodud ristlõige ja pealejoonestatud ristlõige?
|
Väljatoodud ristilõige pideva jämejoonega, pealejoonestatud ristilõige pideva peenjoonega
| |
|
Väljatoodud ristilõige pideva peenjoonega, pealejoonestatud ristilõige pideva jämejoonega |
Kas ristlõike puhul näidatakse lõikava pinna taha vaatesse jäävaid objekti pinnaosi?
|
Näidatakse
| |
|
Ei näidata (kuid on erand)
|
Millistes mõõtühikutes väljendatakse tehnilisel joonisel joonmõõtmed (kui mõõtühikut ei ole antud)?
|
Millimeetrites
| |
|
Sentimeetrites
| |
|
Detsimeetrites
| |
|
Meetrites
|
Kuidas paigutatakse mõõtarvud mõõtjoone suhtes?
|
Mõõtarvud kantakse mõõtjoone alla, mõõtjoonega paralleelselt, võimalikult vasakule poole, nii, et mõõtarv puutuks kokku mõõtjoonega
| |
|
Mõõtarvud kantakse mõõtjoone peale, viimasega paralleelselt, võimalikult keskkoha lähedale, nii, et mõõtarv ei puutuks kokku mõõtjoonega
| |
|
Mõõtarvud kantakse mõõtjoone alla, viimasega risti, võimalikult paremale poole, nii, et mõõtarv puutuks kokku mõõtjoonega |
Milline vahekaugus jäetakse mõõtjoone ja kontuurjoone vahele? Paralleelsete mõõtjoonte vahele?
|
Mõõtjoone ja kontuurjoone vahekaugus vähemalt 5mm, paralleelsete mõõtjoonte vahekaugus vähemalt 5mm
| |
|
Mõõtjoone ja kontuurjoone vahekaugus vähemalt 7mm, paralleelsete mõõtjoonte vahekaugus vähemalt 5mm
| |
|
Mõõtjoone ja kontuurjoone vahekaugus vähemalt 10mm, paralleelsete mõõtjoonte vahekaugus vähemalt 7mm
|
Mida tähendab tingmärk Ø mõõtarvu ees?
|
Läbimõõdumärk
| |
|
Raadiuse märk
| |
|
Ruudumärk
| |
|
Sfäärimärk
|
Millisest suunast tuleb lugeda mõõtarvu, mis on kirjutatud vertikaalsele mõõtjoonele?
|
Tuleb lugeda suunaga ülevalt alla
| |
|
Tuleb lugeda suunaga alt üles
|
Kuidas mõista pealkirja 3x45o?
|
Faasi mõõde, kus kaateti pikkus on 3mm ja nurk 45o
| |
|
Faasi mõõde, kus hüpotenuusi pikkus on 3mm ja nurk on 45o
|

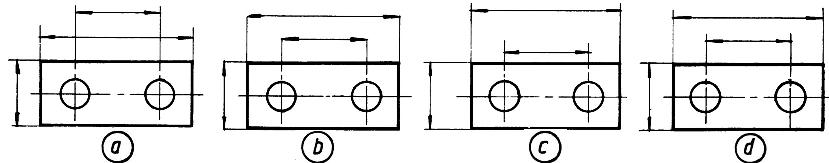

Missugusel joonisel on distants- ja mõõtjooned õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

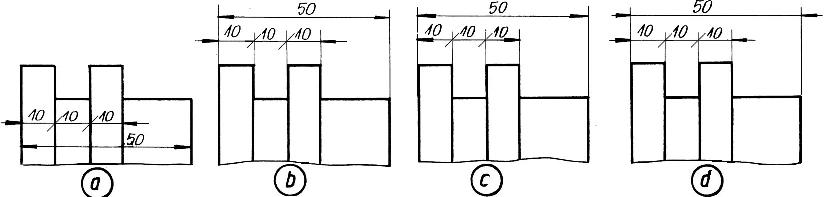

Missugusel joonisel on mõõtjooned ja nooled õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

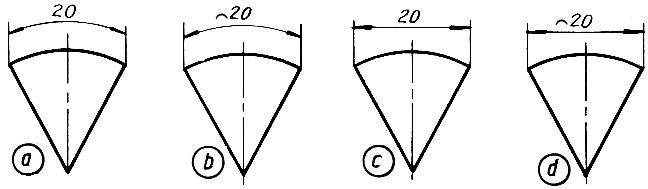

Missugusel joonisel on kaare mõõt õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

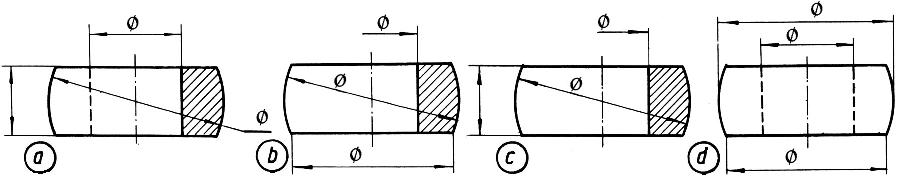

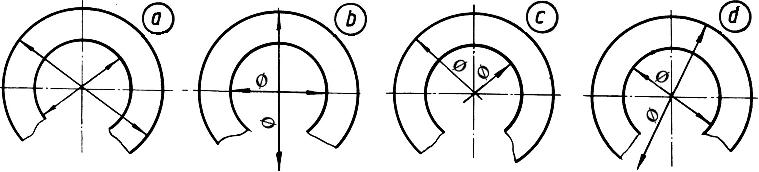

Missugusel joonisel on läbimõõdu mõõtjoonte asetus õigesti näidatud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

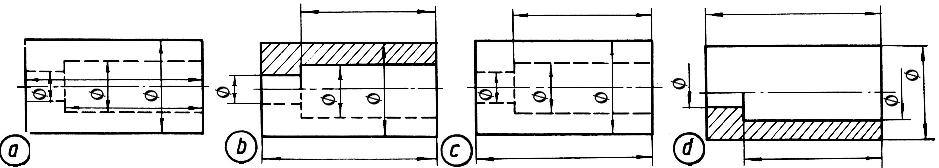

Missugusel joonisel on kujutis õigesti välja joonestatud ja mõõtmed õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

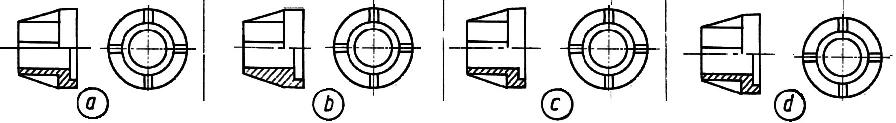

Missugusel joonisel on kujutis õigesti välja joonestatud ja mõõtmed õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

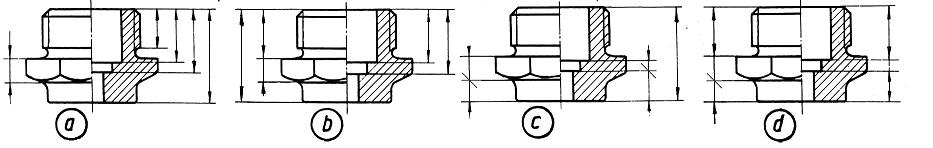

Missugusel joonisel on mõõtmed õigesti peale kantud?
|
a
| |
|
b
| |
|
c
| |
|
d
|
Missugusel joonisel on graafiliselt õigesti kujutatud tingtähistus, kui kahele külgnevale pinnale liitub kolmas?
|
a
| |
|
b
| |
|
c
| |
|
d
|

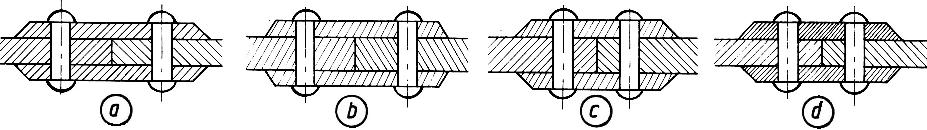

Missugusel joonisel on täidetud nõuded vaadete ja lõigete kohta?
|
a
| |
|
b
| |
|
c
| |
|
d
|
