Liitlõiked
Liitlõiked
Sellised lõiked vormistatakse astmelise lõike ja murdlõike kujul [ISO 128-40:2001 (E), ISO 128-44:2001 (E), ISO 128-50:2001 (E) järgi]. Mõlemal juhul tuleb jämedate kriipsudega ära näidata lõikava pinna kulgemise muutus: astmelisel lõikel astmete koht, murdlõikel murdekoht.
Astmelisel lõikel paiknevad lõikepinnad astmeliselt ja on objekti läbides üksteisega paralleelsed. Kõikidele astmetele langevaid elemente kujutatakse ühel tasandil asuvatena, kusjuures astmete vahejooni välja ei joonestata.

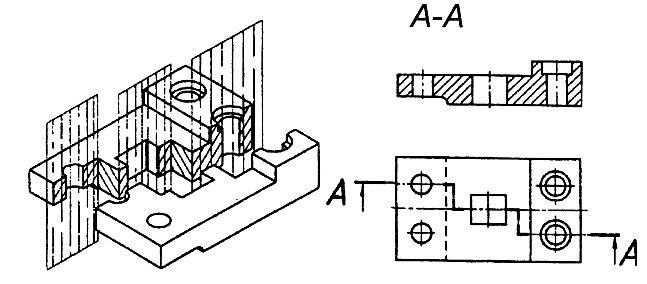

Sele 39. Astmeline lõige
Murdlõike puhul lõikepinnad lõikuvad omavahel mingi nurga all. Nad asetatakse läbi detaili sümmeetriliste elementide telgjoonte.
Sele 40. A–A astmeline lõige, tehtud kahe horisontaalse tasandiga;
B–B murdlõige, tehtud kahe teineteise suhtes nurga all oleva vertikaalse tasandiga
