Ristlõige on kujutis, mis saadakse detaili mõttelisel läbilõikamisel tasandiga [vastab standardile ISO 128-40:2001 (E), ISO 128-44:2001 (E) ja ISO 128-50:2001 (E)].
Ristlõike joonisel kujutatakse üldjuhul ainult lõikavale tasandile jäävaid detaili elemente. Ristlõige ja lõige pealkirjastatakse ühtemoodi. Joonestamisel tuleb aga jälgida – kui lõikepind läbib sellise ava või süvendi telgjoont, mis on pöördpind, siis tuleb ristlõikes kujutada ka selle lõikepinna taha vaatesse jääva pöördpinna kontuurid.

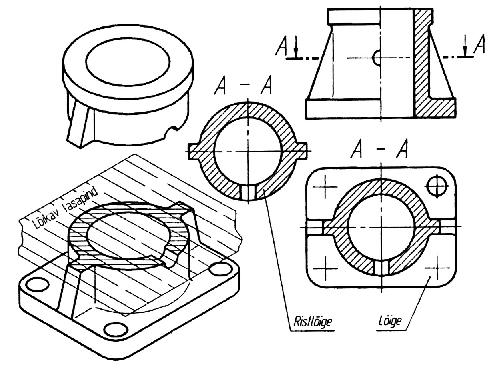

Sele 44. Lõike ja ristlõike võrdlus
Väljatoodud ristlõike kujutis joonestatakse pideva jämejoonega. Kui ristlõige on lõikepinna suhtes sümmeetriline, siis seotakse ta lähtekujutisega kriipspunktpeenjoone abil, vaatesuunda ei näidata. Lõikepinna suhtes ebasümmeetriline ristlõige seotakse samuti lähtekujutisega; nooltega näidatakse ka vaatesuunda, kuid täht-tähiseid ei lisata.
 |
 |

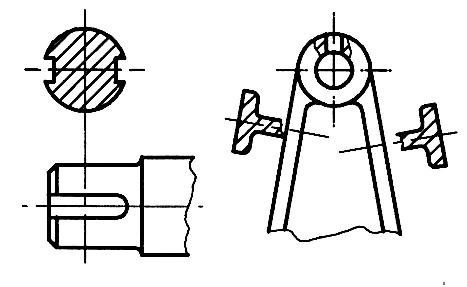

| Sele 45. Väljatoodud sümmeetrilised ristlõiked |
Sele 46. Väljatoodud ebasümmeetrilised ristlõiked. Nooled näitavad vaate suunda. |
Muudel juhtudel väljatoodud ristlõiked tähistatakse ja pealkirjastatakse ning paigutatakse joonise vabale pinnale (sele 44).
Pealejoonestatud ristlõige joonestatakse pideva peenjoonega detaili vaate peale selle detaili kontuure katkestamata. Pealejoonestatud ristlõiget ei tähistata. Sümmeetrilise ristlõike korral ei näidata ka vaate suunda.

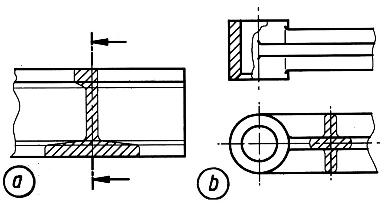

Sele 47. Pealejoonestatud ristlõiked: a – ebasümmeetriline ristlõige (nooltega näidatakse vaate suund); b – sümmeetriline ristlõige
