Kõiki keermeliike kujutatakse ISO 6410 järgi joonisel tinglikult. Nende projektsiooniliselt täpse kuju üksikasjalik väljajoonestamine oleks tülikas ja aeganõudev töö.

Varda pinnale lõigatud keere on väliskeere, keermestatud avadel on sisekeere.

Joonisel kujutatakse nii välis– kui sisekeerme harjad pideva jämejoonega. Kui keermega detail on kujutatud veel otsast vaadatuna, tähistab keerme harja pideva jämejoonega tõmmatud ringjoon, keerme põhja aga ¾ ringjoone ulatuses tõmmatud pidev peenjoon. Viimane ei alga ega lõpe telgjoonel.

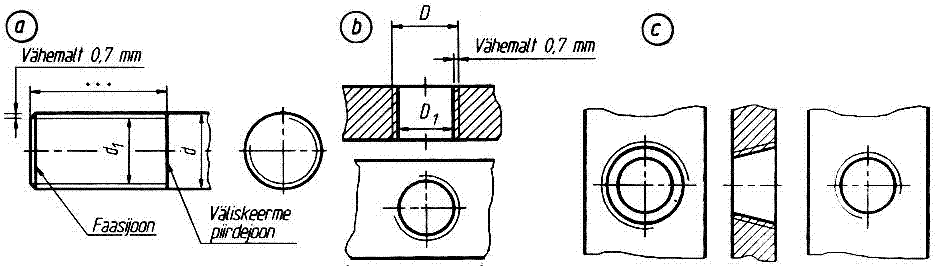

Sele 67. Keermete kujutamine joonisel: a – silindri väliskeere; b – silindri sisekeere; c – kooniline sisekeere

Kui keere on antud lõikes, tõmmatakse viirutusjooned üle põhjasid tähistava peenjoone vastu jämeda joonega näidatud keerme harjajoont.
Joonisel näidatakse täisprofiiliga keermeniitide lõpus keermepiirdejoon. Väliskeerme puhul tõmmatakse see pideva jämejoonena vastu harjajooni, sisekeerme puhul aga üle harjajoonte kuni peenjoonega tähistatud põhjajoonteni.
