Keermesliidet (s.o sise – ja väliskeeret ühendatult) kujutatakse sele 68d ja sele 69 näidatud viisil. Väliskeermega detail joonestatakse täies ulatuses välja, sisekeeret aga joonestatakse niipalju välja, kui väliskeermega detail seda vabaks jätab. Keermestatud detailide ja keermesliidete kujutamine joonisel on määratud standardites ISO 5845-1, ISO 6410-1 ja ISO 6410-3. Keermesliite tekkimine on näidatud selel 64.

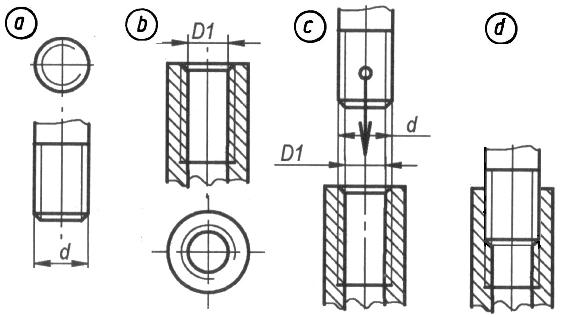

Sele 68. Keermesliite kujutamine: a – väliskeermega detail; b – sisekeermega detail; c – keermesliite tekkimine; d – keermesliide

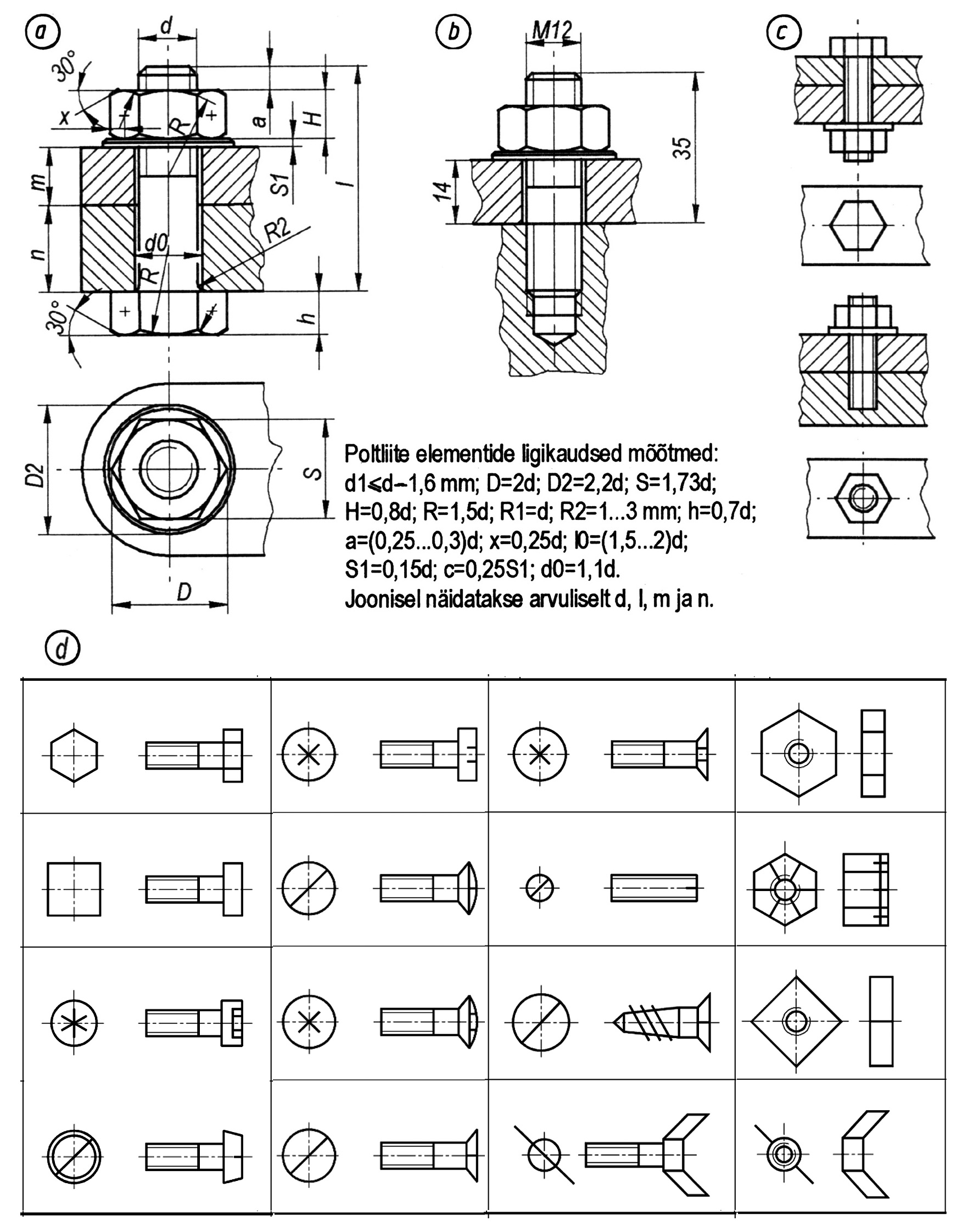

Sele 69. Näiteid keermeliidetest: a – poltliite joonis; b. – tikkpoltliite joonis; c. – liidete lihtsustatud kujutised; d: - keermesliidete detailide lihtsustatud kujutised
