Vaade on kujutis vaatleja poolt paistvatest objekti pinnaosadest. Kujutiste hulga vähendamise eesmärgil on lubatud näidata jämeda kriipsjoonega ka varjatud, s.o. sisemisi kontuure.

Põhilised vaated - kõik projektsioonilises seoses olevad vaated, mis on projekteeritud esimese ruuminurga ekraanidele.

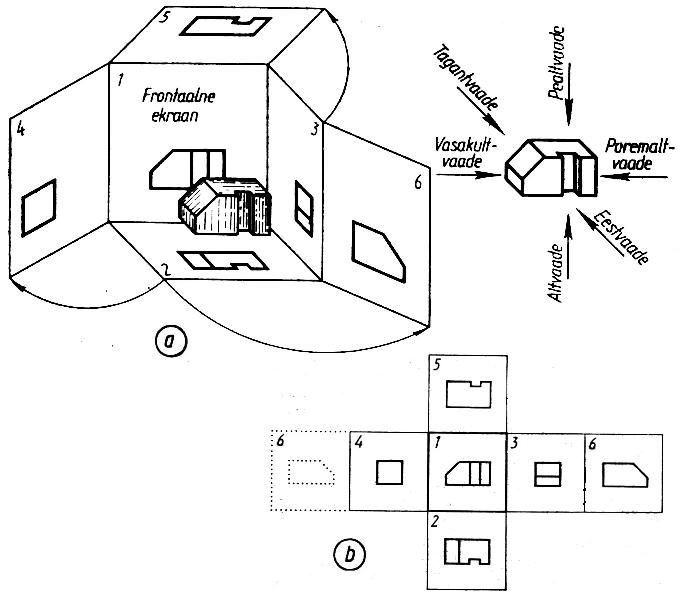

Sele 28. Põhilised vaated:

• põhiliste vaadete moodustumine
• kujutised põhilistel vaadetel

1. Eestvaade (peavaade)
2. Pealtvaade
3. Vasakultvaade
4. Paremaltvaade
5. Altvaade
6. Tagantvaade
