Kui detaili mõni element projekteerub põhilistele ekraanidele moonutatud kuju või mõõtmetega, kasutatakse tema kujutamiseks lisavaadet. Element projekteeritakse sobivasse asendisse seatud lisaekraanile.

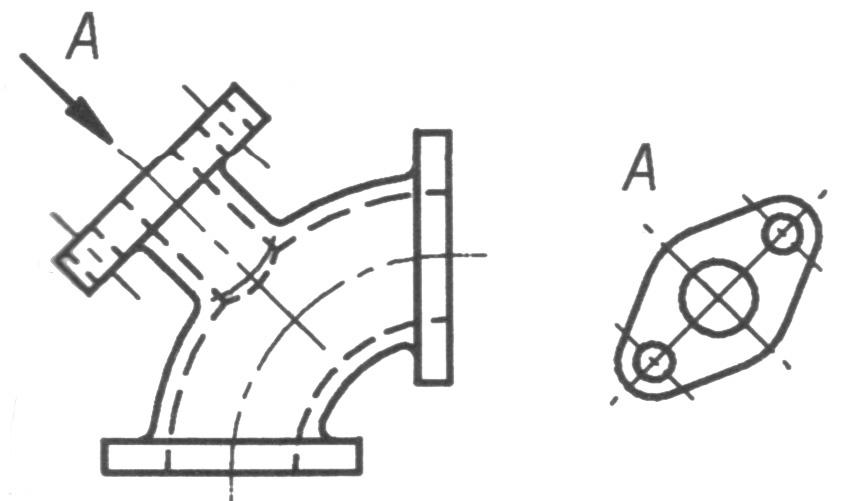

Sele 32. Lisavaade

Lisavaatega on tegemist ka siis, kui mõnda kujutist ei ole joonisel võimalik paigutada vastavuses kirjanurgas näidatud sümboliga (sele 31). Lisavaade tähistatakse samuti: noole ja suurtähega näidatakse vaate suunda, kujutis aga märgitakse sama täht-tähisega.
Kui lisavaade on joonestatud pööratud asendis, näidatakse lisavaate tähise juures ka pööramise märk. Olenemata vaate suunast, tuleb täht-tähised kirjutada paralleelselt joonise alumise äärega.

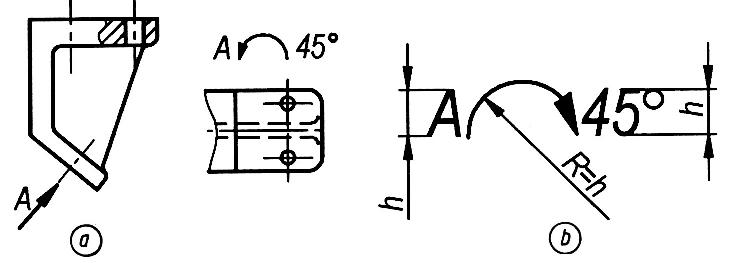

Sele 33. a – pööratud lisavaade; b – pööramismärgi kuju ja mõõtmed.
