Mõõtmestamise erijuhte

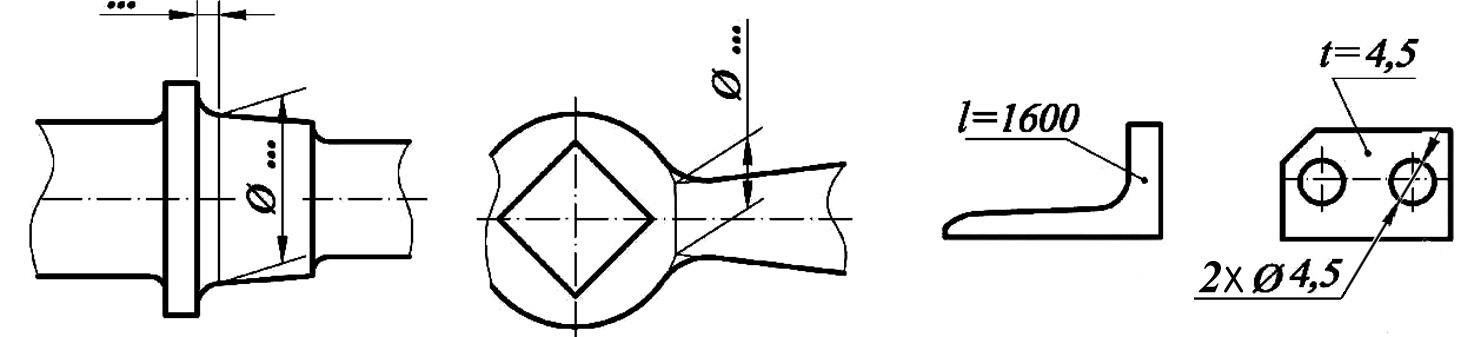

Sele 61. Detaili elementide mõõtmestamine

Elementide mõõtmestamiseks, kus distantsjooned kulgeksid pikas ulatuses kontuuride läheduses, lubatakse distantsjoonest, mõõdetavast lõigust ja mõõtjoonest moodustada rööpkülik.

Kui muutumatu ristlõike või paksusega detail on antud ainult ühe kujutisega, märgitakse viitejoone laudile tema pikkus l= või paksus tähega t=. Viitejoon algab detaili pinnalt punktikesega.

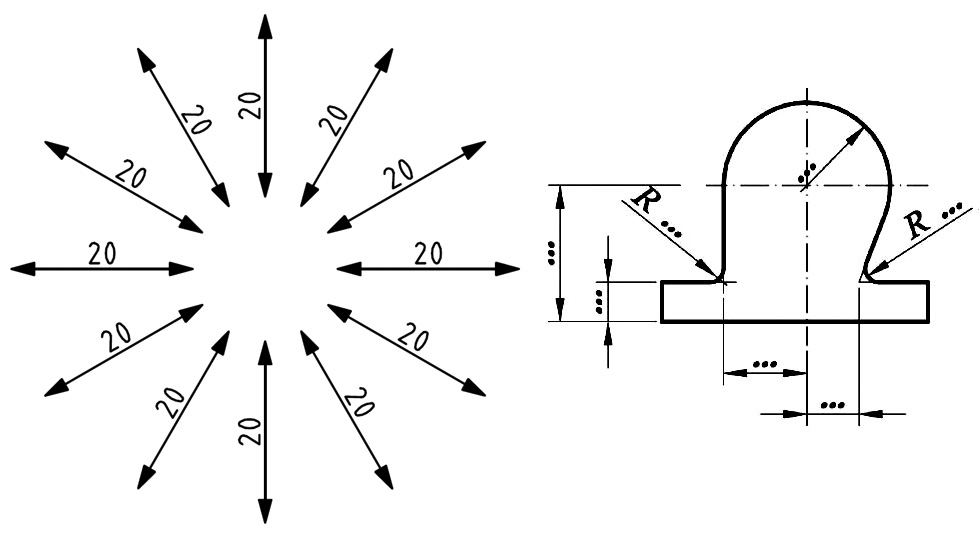

Sele 62. Mõõtarvu kirjutamine sõltuvalt mõõtjoone asendist

Ümardatava nurga tipu või ümarduskaare tsentri näitamisel lähtuvad distantsjooned nurga tipust või ümarduse tsentrist. Viirutusega näidatud sektoris võib märkida mõõtarv viitejoone laudile.

Sõnavara

distantsjoon - выносная линия
telg - ось
kontuurjoon - контурная линия
viirutusjoon - линия штриховки
