Üldjuhiseid mõõtmete kandmiseks
Üldjuhiseid mõõtmete kandmiseks
Mõõtmete kandmisel joonisele tuleb lähtuda rahvusvahelise standardi ISO129 – 1:2004 nõuetest.
Mõõtjoon kulgeb paralleelselt mõõdetava lõiguga. Tema mõlemas otsas on nooled, mis toetavad vastu distants- või kontuurjooni. Mõõtjooned paigutatakse üldjuhul kujutisest väljapoole.

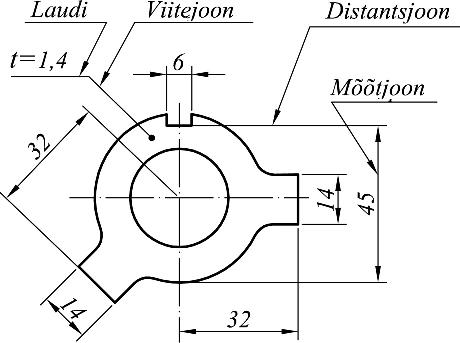

Sele 49. Mõõt- ja distantsjooned

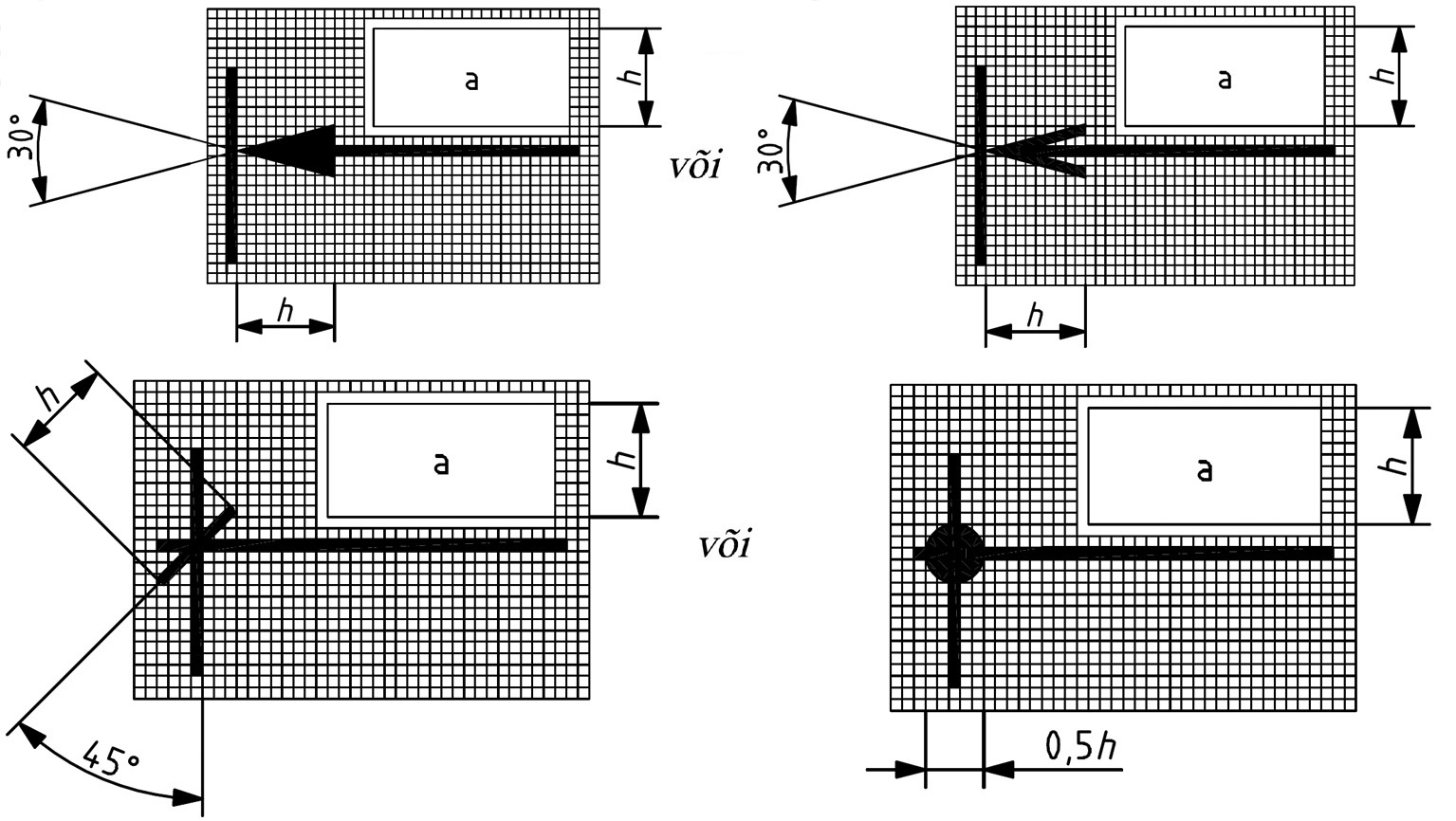

Sele 50. Mõõtjoone ots
Sõnavara
distantsjoon -выносная линия
normkiri - стандартный шрифт
kontuurjoon - контурная линия
väljatoodud element - выносной элемент
mõõtarv - размерное число
väljatoodud ristlõige - вынесенное сечение
mõõtjoon -размерная линия
viitejoon - линия выноски
mõõtmestamine - нанесение размеров
viitejoone laudi - полка линии-выноски
võll - вал
normkiri - стандартный шрифт
kontuurjoon - контурная линия
väljatoodud element - выносной элемент
mõõtarv - размерное число
väljatoodud ristlõige - вынесенное сечение
mõõtjoon -размерная линия
viitejoon - линия выноски
mõõtmestamine - нанесение размеров
viitejoone laudi - полка линии-выноски
võll - вал
