Keevitusmuundur toodab keevitamiseks alalisvoolu.

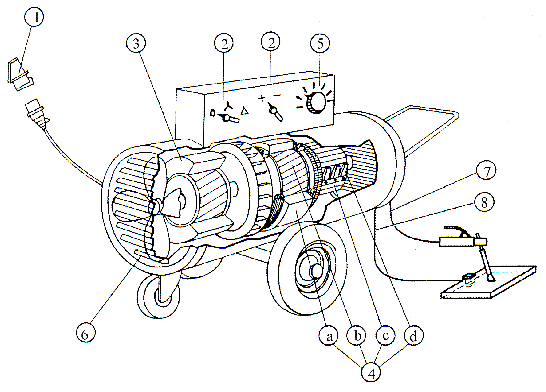

2.5 Keevitusmuunduri skeem

Keevitusmuunduri ehitus
1. Lülitus vooluvõrku – подключение к сети
2. Muunduri sisse- ja väljalülitus vastavalt ∆ või Y – включение и выключение преобразователя соответственно ∆ или Y

O – välja lülitatud – выключено
Y – tähtühendus, esimene aste. Mootori käivitamine.
∆ - kolmnurkühendus, teine aste. Keevitusvoolu tootmine.

3. Generaatori ajam - привод генератора
4. Generaator. Koosneb magnetpoolustest koos mähistega:

a) ergutusmähis – обмотка возбуждения
b) ankur - якорь
c) kollektor - коллектор
d) süsiharjad – угольные щетки

5. Keevitusvoolu reguleerimine – регулирование сварочного тока
6. Ventilaator. Jahutab nii ajamit kui generaatorit.
7. Keevitusjuhe ühendamiseks keevituskäpaga e. elektroodihoidikuga– сварочный провод подсоединения с ручным держателем
8. Tagasivoolu juhe detaili ühendamiseks – клемма подсоединения заземления

Muunduri puudused
1. Seadme valmistamine on kallis.
2. Intensiivse hoolduse vajalikkus.

Muunduri eelised
1. Head keevitusomadused.
