Keevitusalaldi toodab keevitamiseks alalisvoolu.

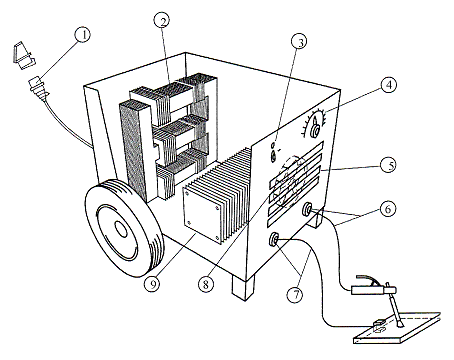

2.4 Keevitusalaldi üldskeem

Keevitusalaldi ehitus
1. Lülitus vooluvŏrku – подключение к сети
2. Transformaator (kolmefaasiline) – трансформатор (трехфазный) /Transformaatori ülesanne on muundada kõrge võrgupinge madalaks keevituspingeks ja väike võrguvool suureks keevitusvooluks. Задача трансформатора: преобразует высокое сетевое напряжение в низкое сварочное напряжение и низкий сетевой ток в высокий сварочный ток. /
3. Alaldi sisse- ja väljalülitamine – включение и выключение выпрямителя
4. Keevitusvoolu reguleerimine – регулирование сварочного тока
5. Jahutusavad – отверстия для прохождения воздуха
6. Keevitusjuhtme ühendamine elektroodihoidikuga – подсоединение сварочного провода с электрододержателем
7. Klemmiga tagasivoolu juhtme ühendamine detailiga – подсоединени провода заземления с деталью
8. Ventilaator – вентилятор /Ventilaatori ülesanne on jahutada alaldiplokki. Задача вентилятора: охлаждает блоки выпрямителя. /
9. Alaldi – выпрямитель /Alaldi ülesanne on muundada vahelduvvool alalis-keevitusvooluks. Задача выпрямителя: преобразует переменный ток в сварочный ток. /

Keevitusalaldi puudused
1. Magnettuul
2. Kõrgem hind kui transformaatoreil

Keevitusalaldi eelised
1. Sobib kŏigi katetetüüpidega elektroodidega keevitamiseks.
2. Kolmefaasiline lülitus vooluvõrku tekitab reeglina vooluvõrgule ühtlase koormuse.
