Sulava elektroodiga keevitamisel annab põhimetalli ja elektroodi sulamiseks vajaliku soojuse nende vahel põlev elektrikaar. Kaare temperatuur on väga kõrge +4000…6000°C.

Sulas olekus põhi- ja elektroodimetall segunevad keevitusvannis ja tardudes moodustavad keevisõmbluse.
Metallelektrood on kaetud erilise kattekihiga, mis sulades tekitab gaase ning räbu, kaitstes sellega keevitusvanni pinda ning elektroodimetalli tilkasid hapniku ja lämmastiku kahjuliku mõju eest.

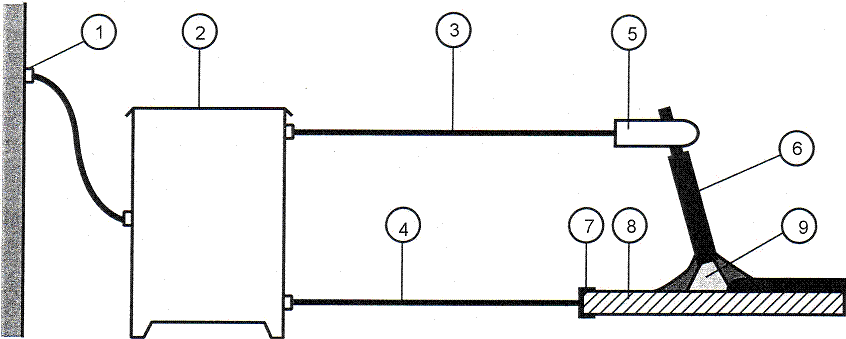

2.1 Käsikaarkeevituse skeem sulava elektroodiga

1. Ühendus vooluvõrguga - подключение к сети
2. Keevitusseade - сварочный аппарат
3. Keevitusjuhe käepidemele - сварочный провод к ручному держателю
4. Tagasivoolu keevitusjuhe - провод заземления
5. Elektroodihoidja - электрододержатель
6. Sulav elektrood – плавящийся электрод
7. Tagasivoolu juhtme kinnitusklemm – клемма заземления
8. Detail - деталь
9. Keevituskaar – сварочная дуга

---

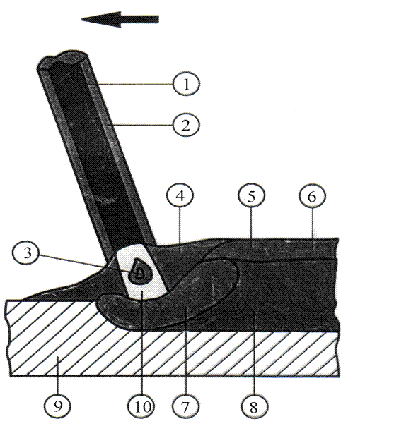

2.2 Keevitusvann

1. Sulavelektroodi varras – стержень плавящегося электрода
2. Sulavelektroodi kate – покрытиe плавящегося электрода
3. Tilga ülekanne – перенос капель
4. Kaitsegaasi kuppel - купол из защитного газа
5. Vedel räbu (šlakk) – жидкий шлак
6. Tardunud räbu (šlakk) – твердый шлак
7. Vedelkeevitusvann – жидкая сварочная ванна
8. Keevisõmblus – сварной шов
9. Detail – деталъ
10. Keevituskaar – сварочная дуга

---

Kasutusala
Sulava elektroodiga käsikaarkeevitus võimaldab keevitada erinevates asendites.
Sulava elektroodiga saab keevitada legeerimata, vähelegeeritud, kõrglegeeritud teraseid ja malmi.
Keevitada saab metalle, mille paksus on vähemalt kolm millimeetrit.
Keevitusprotsessi tunnusnumber 111.
