Tasandi asend on ruumis määratud järgmiste geomeetriliste elementide kaudu:

1. kolm punkti, mis ei asetse ühel sirgel
2. sirge ja väljaspool seda asetsev punkt
3. kaks lõikuvat sirget
4. kaks paralleelset sirget
5. mistahes tasandiline kujund, näiteks hulknurk või ring

Jäljeks nimetatakse seda sirget, mida mööda antud tasand lõikab ekraani (sele 18). Tasandi jälgede ühispunkti telgedel nimetatakse tasandite telgpunktideks.

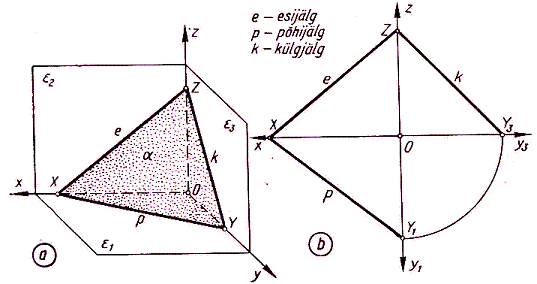

Sele 18. Tasandi kujutamine tasandi jälgedega:

• a – tasandi α jäljed esi-, põhi- ja külgekraanil
• b – tasandi α jälgede kolmvaade



Ekraaniga paralleelset tasandit nimetatakse selle ekraani suhtes nivootasapinnaks. Kahe ülejäänud ekraaniga on nivootasapind risti. Nivootasapinnal on ainult kaks jälge. Ekraanil, millega ta on paralleelne, jälg puudub. Nivootasapinda põhiekraani suhtes nimetatakse horisontaalpinnaks; nivootasapinda esiekraani suhtes – frontaalpinnaks ja nivootasapinda külgekraani suhtes – profiilpinnaks (Sele 19)

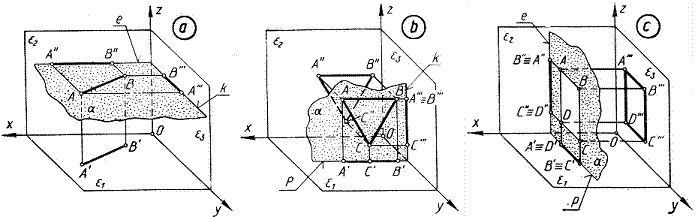

Sele 19. Nivootasapinnad:

• a – horisontaalpind (α) sirglõiguga AB;
• b – frontaalpind (α) kolmnurgaga ABC;
• c – profiilpind (α)nelinurgaga ABCD



Ekraaniga risti olevat tasapinda nimetatakse projekteerivaks tasapinnaks. Projekteeriva tasapinna jälg langeb kokku tasapinna enda joonkujutisega sellel ekraanil

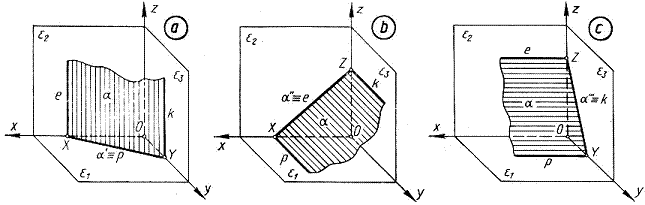

Sele 20. Projekteerivad tasapinnad:

• a – põhiekraani risttasapinna (α) pealtvaade projekteerub jooneks p
• b – esiekraani risttasapinna (α) eestvaade projekteerub jooneks e
• c –külgekraani risttasapinna(α) vasakultvaade projekteerub jooneks k
