Kaksvaates on antud üldasendiline sirglõik AB (sele 17). Kumbki vaade pole pikkuselt võrdne sirglõiguga ruumis. Ekraaniga paralleelse sirglõigu projektsioon võrdub sirglõigu enesega. Järelikult on vaja üldasendiline sirglõik pöörata ekraaniga paralleelseks. Selleks võetakse pöördeteljeks põhiekraani ristsirge t läbi sirglõigu ühe otspunkti A. Seega punkt A jääb pööramisel paigale, punkt B liigub aga mööda horisontaalset ringjoont. Pööramine lõpetatakse siis, kui sirglõik on frontaalne, see tähendab esiekraaniga paralleelne. Selle seisu tunnuseks on sirglõigu pealtvaate paralleelasend x-telje suhtes. Sirglõigu AB originaalpikkust esindab selel 17 uus eestvaade



Eeskiri sirglõigu originaalpikkuse leidmiseks: sirglõigu originaalpikkus võrdub hüpotenuusiga täisnurkses kolmnurgas, mille üheks kaatetiks on sirglõigu pealtvaate pikkus, teiseks kaatetiks aga sirglõigu otspunktide põhikvootide vahe.

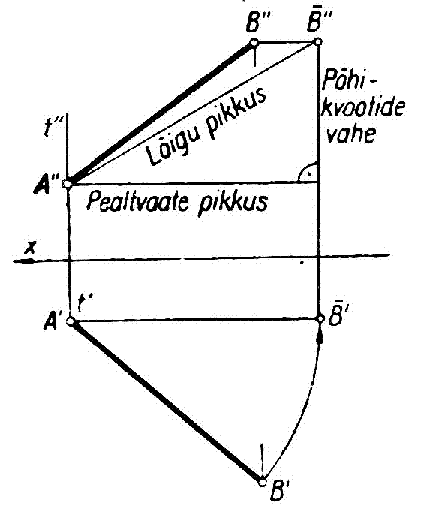

Sele 17. Lõigu originaalpikkuse leidmine lõigu projektsioonide järgi

Eeskiri sirglõigu originaalpikkuse leidmiseks: sirglõigu originaalpikkus võrdub hüpotenuusiga täisnurkses kolmnurgas, mille üheks kaatetiks on sirglõigu pealtvaate pikkus, teiseks kaatetiks aga sirglõigu otspunktide põhikvootide vahe.
