Kordamisküsimused
Vali õige vastus!Mis on projektsioon?
|
Projektsioon on esemest peegelpilt
| |
|
Projektsioon on kujutis eseme sisemisest ehitusest
| |
|
Projektsiooniks nimetatakse eseme mõõtmist
| |
|
Projektsioon on kujutis esemest tasapinnal
|
Mis tingimustel geomeetrilise keha tahk projekteerub sirgeks?
|
Kui geomeetrilise keha tahk on risti ekraaniga, projekteerub ta sirgeks
| |
|
Kui tahk on kaldu ekraani suhtes, projekteerub ta sirgeks
| |
|
Kui tahk on paralleelne ekraaniga, projekteerub ta sirgeks
|
Mis tingimustel geomeetrilise keha tahk projekteerub loomulikus suuruses?
|
Kui tahk on risti ekraaniga, projekteerub ta loomulikus suuruses
| |
|
Kui tahk on paralleelne ekraaniga, projekteerub ta loomulikus suuruses
| |
|
Kui tahk on kaldu ekraani suhtes, projekteerub ta loomulikus suuruses
|
Mis tingimustel geomeetrilise keha serv projekteerub punktiks?
|
Kui serv on paralleelne ekraaniga
| |
|
Kui serv on risti ekraaniga
| |
|
Kui serv on kaldu ekraaniga
|
Mis tingimustel geomeetrilise keha serv projekteerub loomulikus suuruses?
|
Kui serv on paralleelne ekraaniga
| |
|
Kui serv on risti ekraaniga
| |
|
Kui serv on kaldu ekraaniga
|
Kuidas asetsevad projekteerimistasapinnad üksteise suhtes?
|
60oall
| |
|
90oall
| |
|
120oall
| |
|
Asuvad ühes tasapinnas
|
Mida nimetatakse mituvaateks?
|
Põhiekraan pööratakse koos kujutisega esiekraaniga ühte tasandisse ja saadakse kaks teineteisega seotud ristprojektsiooni
| |
|
Esiekraani pööratakse koos kujutisega esiekraaniga ühte tasandisse ja saadakse kaks teineteisega seotud ristprojektsiooni
| |
|
Esiekraani ja põhiekraani pööratakse koos kujutisega esiekraaniga ühte tasandisse ja saadakse kaks teineteisega seotud ristprojektsiooni
|
Mida tähendab projektsiooniline seos?
|
Põhilised vaated olenevad eestvaate kui eseme peakujutise asukohast. Vaated vasakult, paremalt ja tagant paigutatakse peakujutisega vertikaalselt kohakuti, vaated pealt ja alt aga sellega ühele kõrgusele
| |
|
Põhilised vaated olenevad pealtvaate kui eseme peakujutise asukohast
| |
|
Põhilised vaated olenevad vasakultvaate kui eseme peakujutise asukohast
| |
|
Põhilised vaated olenevad eestvaate kui eseme peakujutise asukohast. Vaated vasakult, paremalt ja tagant paigutatakse peakujutisega ühele kõrgusele, vaated pealt ja alt aga sellega vertikaalselt kohakuti
|
Milline kujutis võetakse joonisel peakujutiseks?
|
Põhiekraanil olevat kujutist joonisel nimetatakse peakujutiseks. Ta peab andma eseme ehitusest ja mõõtmetest kõige täielikuma ülevaate
| |
|
Külgekraanil olevat kujutist joonisel nimetatakse peakujutiseks. Ta peab andma eseme ehitusest ja mõõtmetest kõige täielikuma ülevaate
| |
|
Esiekraanil olevat kujutist joonisel nimetatakse peakujutiseks. Ta peab andma eseme ehitusest ja mõõtmetest kõige täielikuma ülevaate
|
Millistel geomeetrilistel kehadel on kõik projektsioonid ühesugused?
|
Prismal
| |
|
Silindril
| |
|
Koonusel
| |
|
Sfääril ja kuubil
|
Määrata kolmvaade, kus sirge on paralleelne ainult põhiekraaniga?
|
a
| |
|
b
| |
|
c
| |
|
d
|

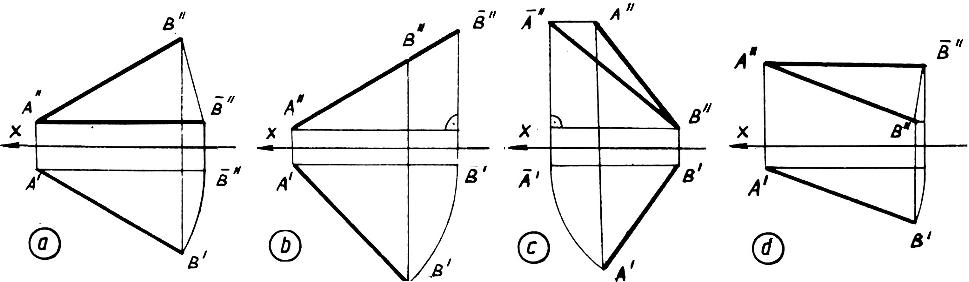

Millisel juhul on sirglõigu AB tegeliku suuruse leidmine teostatud õigesti?
|
a
| |
|
b
| |
|
c
| |
|
d
|

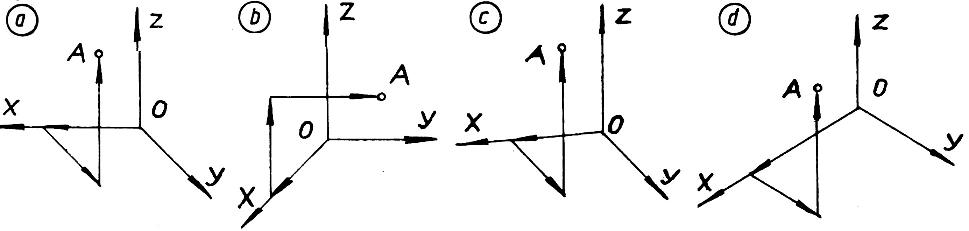

Määrata punkti A ristisomeetriline projektsioon?
|
a
| |
|
b
| |
|
c
| |
|
d
|

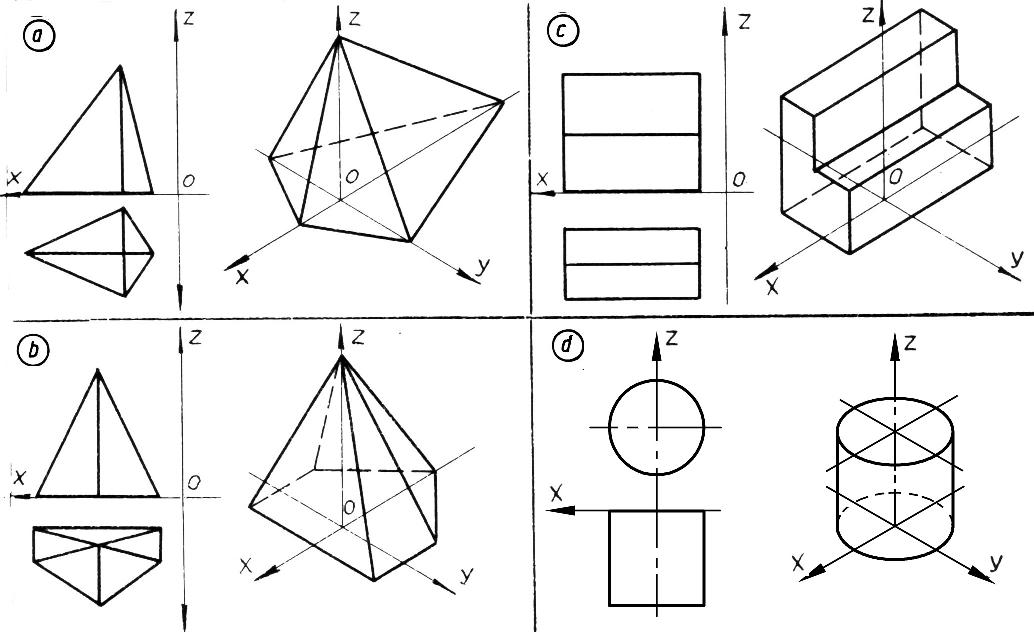

Neli erinevat geomeetrilist keha on antud üheaegselt rist- ja aksonomeetrilises projektsioonis. Määrata juhtum, kus keha ristprojektsioon on teljelises vastavuses oma aksonomeetrilise projektsiooniga.
|
a
| |
|
b
| |
|
c
| |
|
d
|
