1.10 Koormused

Õhukeseseinalise varda koormamisel põikkoormusega (jn 1.19), mis ei läbi lõikekeset, on varras liittööseisundis (paine koos väändega). Painde ja takistatud väände eraldi arvutamiseks kanname koormused üle ristlõike lõikekeskmeid (väändekeskmeid [Loo08], paindekeskmeid [Jür85, lk 229]) ühendavale joonele. Seda joont nimetame edaspidi elastseks teljeks (sks Schubmittelachse ^1.15 ^1.16, ingl elastic axis e line of shear centers, vn ${\twlcyr\cyracc uprugaya os{\cprime} e liniya tsentrov izgiba}$ ). Paindel kõverdunud varda telge nimetatakse elastseks jooneks (sks Biegelinie e elastische Linie, ingl elastic line, vn ${\twlcyr\cyracc uprugaya liniya}$ ). Koormuste ülekandmisega elastsele teljele õnnestub meil eraldi vaadelda takistatud väände tööseisundit [Bõt62] [BKL13].

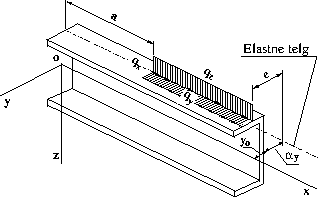

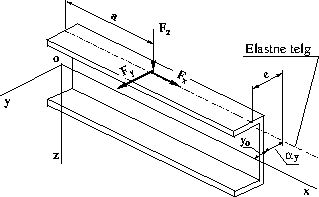

**Joonis 1.19.** Koormused
	$\includegraphics[width=73mm]{joonised/secKoormus1.eps}$	$\includegraphics[width=73mm]{joonised/secKoormus2.eps}$

	(a) Lauskoormus	(b) Koondkoormus

Järgnevas vaatleme põik- ja momentkoormuse ning varda teljesuunalise koormuse üleviimist elastsele teljele. Siin peab arvestama tugede vastavust ülekantavale koormusele. Toereaktsioone käsitleme edaspidi.
