Keevisliidete liigid
Keevisliidete liigid
Keevisliiteks nimetatakse keevitamise teel saadud mitme detaili tervikliidet.
Olenevalt keevitatavate detailide vastastikusest asendist eristatakse põkk-, nurk-, vastak-, katte- ja ots- ehk servliiteid.
Liited
|
Põkkliite puhul on liiteelemendid ühes tasa- või mingis muus pinnas. Kuni 2 mm paksuste detailide põkk-keevitamisel asetatakse detailid tihedalt, kalduservamata kokku või ääristatakse servad ja keevitatakse ilma lisatraadita. 2...4 mm paksusi detaile ei kalduservata, kuid detailide vahele jäetakse pilu. Üle 5 mm paksuste detailide põkk-keevitamisel servatakse liite ääred kaldu. 5...15 mm paksused detailid servatakse V-kujuliselt, kui aga paksus ületab 15 mm, siis X-kujuliselt. |

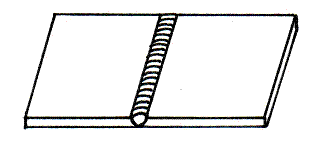

1.7 Põkkliide |
| Katteliite puhul paiknevad keevitatavad elemendid paralleelselt ning katavad üksteist osaliselt. Üle 3 mm paksuste detailide gaaskeevitamisel ei ole katteliidet soovitatav kasutada, sest suurte sisepingete tõttu tekivad märgatavad deformatsioonid, mis jäiga kinnituse korral võivad põhjustada pragusid. |

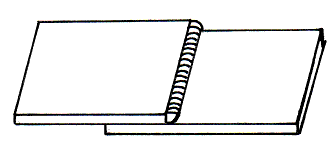

1.8 Katteliide |
| Vastakliite e. T-liite puhul ühendatakse ühe detaili ots teise detaili külgpinnaga. Kasutatakse jäikusribide, sõlmplaatide, torustikumuhvide jne keevitamisel. |
1.9 Vastakliide e. T-liide |
| Nurkliiteks nimetatakse liidet,
mille puhul liidetavad detailid paiknevad teineteise suhtes täisnurga
või väiksema nurga ja keevitatakse piki ühist serva. |
1.10 Nurkliide |
| Otsliide. Õhukeste detailide gaaskeevitamisel on laialt levinud otsliited, mille korral liidetavad detailid puutuvad kokku külgpindu pidi ning keevitamisel sulatatakse kohakuti asuvad otsad. |
1.11 Otsliide |
Et keevisliide tuleks tugev ning metall täielikult läbi keevituks, on vaja keevitatavad servad õigesti ette valmistada. Kalduservatud äärte lahknemisnurk peab olema 60-90º. Õhukesi detaile keevitatakse ilma servamata. Üle 5 mm paksuste detailide keevitamisel ääred kalduservatakse. Enne keevitamist tuleb keevitatavad servad ning õmblusega külgnev põhimetall mehaaniliselt või gaasipõleti leegi abil hoolikalt puhastada õlist, roostest, tagist, niiskusest jmt.
katteliide – нахлесточное соединение
jäikusribi – ребро жесткости
kaldu – скос
kalduservamata – без скоса кромок
keevisliide – сварное соединение
nurkliide – угловое соединение
otsliide – торцевое соединение
pilu - зазор
põkkliide – стыковое соединение
pragu – трещина
rooste – ржавчина
sisepinge – собственное внутреннeе напряжение
sõlmplaadid – косынка
tagi – окалина
torustikumuhv – трубчатая муфта
vastakliide – тавровое соединение
