Keevitamine vahelduvvooluga

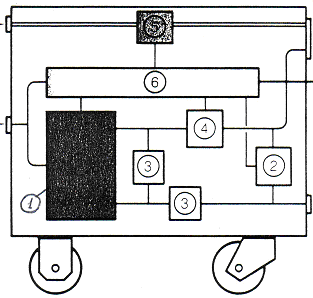

4.4. Keevitusaparaadi põhiosad
1. Transformaator (ühe või kolmefaasiline) - трансформатор
Transformaatori ülesanne: muudab võrguvoolu tugevaks keevitusvooluks ja võrgu kõrge pinge madalaks keevituspingeks.
2. Kõrgpinge impulsside generaator – производитель импульсов высокого напряжения
Generaatori ülesanne: toodab kõrgsagedusvoolu impulsse kaare paremaks süütamiseks keevitusprotsessis.
3. Kaitse drossel ja kaitse kondensaator – защитный дроссель и защитный конденсатор
Kaitse drosseli ja kaitse kondensaatori ülesanne: kaitseb transformaatorit kõrgsagedusvoolu impulsside eest. Vastasel juhul võivad kõrgsagedusvoolu impulssid rikkuda transformaatori mähist.
4. Filter – kondensaator – фильтр конденсатор
Filter – kondensaatori ülesanne: tasandab erinevad voolu poolperioodid, mis võivad tekkida keevitusprotsessi käigus (alaldist voolu alaldamisel).
5. Kaitsegaasi etteande magnetklapp – регулятор подачи защитного газа
Kaitsegaasi etteande magnetklapi ülesanne: kaitsegaasi avamine enne keevitusprotsessi algust ja sulgemine pärast keevitusprotsessi lõpetamist.
6. Juhtpaneel – пульт управления
Juhtpuldi ülesanne:

6.1. keevitusaparaadi sisse ja välja lülitamine
6.2. keevitusvoolu tugevuse reguleerimine
6.3. kaitsegaasi avamine enne keevitusprotsessi algust ja lõpetamine pärast keevitusprotsessi lõpetamist
6.4. muud funktsioonid keevitusprotsessi läbiviimisel

Pea meeles
Terast keevitatakse alalis- ja alumiiniumi sulameid ning alumiiniumi vahelduvvooluga.
