Arvutusseadmed (ehk tööjaamad), millel on ligipääs kohtvõrgule, võivad omavahel olla ühendatud mitmel viisil, arvutusseadmete omavahelise ühenduse struktuuri nimetatakse võrgu topoloogiaks. Võrgu topoloogia kirjeldab seda, kuidas lõppseadmed on omavahel ühendatud. Näiteks on joonisel kujutatud kohtvõrku ja selle topoloogiat.

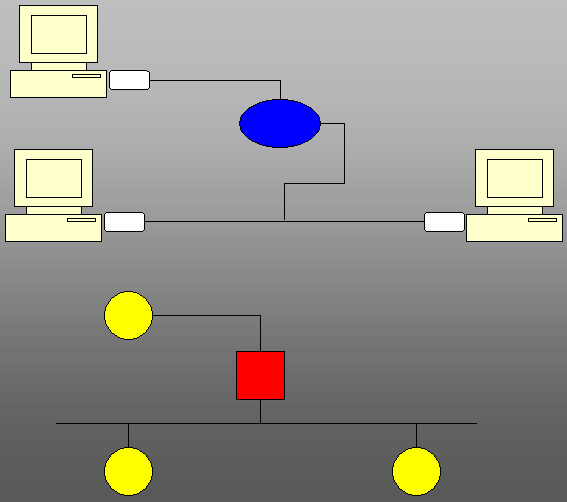

Joonis 3‑10. Kohtvõrk ja selle topoloogia (Allikas: Learning Materials for Information Technology Professionals (EUCIP-Mat))

Võrgu topoloogia on otseselt seotud tehnoloogiaga, mida kasutatakse tööjaamade vaheliseks andmevahetuseks. Kõige levinumad topoloogiad on:

• ringtopoloogia
• siinitopoloogia
• tähttopoloogia.

Ringtopoloogia puhul on tööjaamad otse ühendatud omavahel, nii et kõik tööjaamad on ringikujulises ühenduses. Lõppseadmed võivad omavahel suhelda, isegi kui nad pole otseselt ühenduses, kasutades ringühenduses olevaid teisi tööjaamu. Tööjaamad on ringiga ühendatud spetsiaalsete liideste abil, mis haldavad ringis liikuvaid infovoogusid. Tavaliselt kasutatakse ülekandemeediumina keerdpaarjuhtmeid aga ka koaksiaalkaableid või valguskaableid. Ringtopoloogiat on väga lihtne hallata, sest informatsioonivahetus toimub täpse korra järgi. Lisaks sellele on ühendused tööjaamade vahel kõik otsesed, seepärast ei esine ülekandemeediumides häireid. Ringtopoloogia peamisi probleeme on suur tundlikkus selle komponentide võimalike rikete suhtes. Kui üks tööjaam või liides langeb rivist välja, siis infovoog kogu võrgus võib seiskuda.

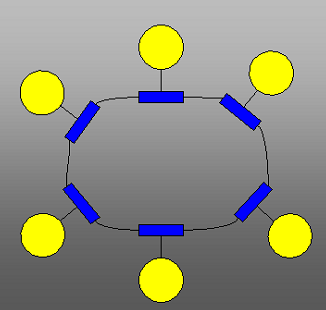

Joonis 3‑11. Ringtopoloogia (Allikas: Learning Materials for Information Technology Professionals (EUCIP-Mat))

Siinitopoloogia puhul saab iga tööjaam vahetada andmeid mis tahes muu tööjaamaga otse ühise kaabli kaudu. Peamine probleem siinitopoloogia puhul on ühise ülekandemeediumi haldamine. Kui kaks tööjaama üritavad saata informatsiooni samaaegselt, siis elektrisignaalis, mida need jaamad poolt üritavad saata kaablisse, mõjutavad üksteist ning põhjustavad moonutatud informatsiooni. Kaablit tuleb hallata nii, et seda kasutaks korraga ainult üks tööjaam.Tööjaamade vaheliste konfliktide vältimiseks on välja töötatud spetsiaalsed algoritmid.Algoritmid sõltuvad kasutatavast võrgutopoloogiast. Oluline eelis siinitopoloogia puhul on kasutatava tehnoloogia lihtsus ja madalad teostuskulud.

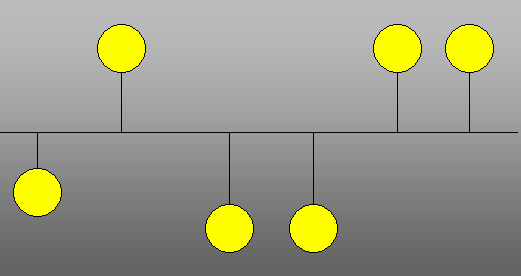

Joonis 3‑12. Siinitopoloogia (Allikas: Learning Materials for Information Technology Professionals (EUCIP-Mat))

Tähttopoloogia on kõige enam kasutatav LAN võrkudes, mis paigaldatakse ettevõtetes ja riigiasutustes. Sellist topoloogiat kasutavaid võrke nimetatakse ka kommuteeritud kohtvõrkudeks. Tähttopoloogia ei vaja spetsiaalseid algoritme, et hallata ülekandemeediumi, sest infovoogu hallatakse otse keskseadme poolt.Tähtvõrgud on väga töökindlad tööjaamade vigade suhtes: kui tööjaamas on rike, siis ülejäänud võrk suudab jätkata infovahetust ilma probleemideta. Kuid kui keskseadmes on rike, siis on infovood täielikult katkestatud.

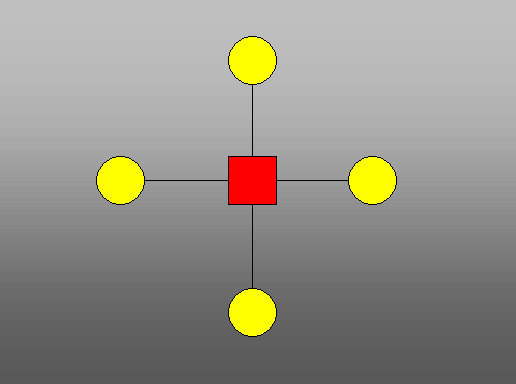

Joonis 3‑13. Tähttopoloogia (Allikas: Learning Materials for Information Technology Professionals (EUCIP-Mat))
