Kaasaegse arvutiarhitektuuri plokkskeem on kirjeldatud allpooltoodud joonisel.

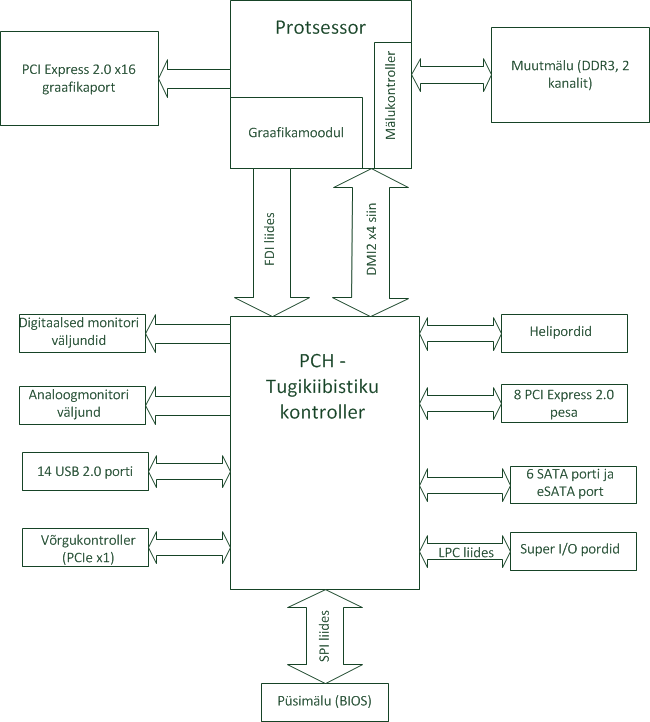

Joonis 1‑10. Arvuti arhitektuur Inteli Q67 tugikiibistiku baasil

Joonisel on toodud kaasaegse arvuti arhitektuuri plokkskeem, kus on näha arvutisüsteemi põhikomponendid eesotsas protsessoriga, milles sisaldub nii graafikakontroller kui ka mälukontroller. Protsessor on ühenduses teiste süsteemikomponentidega läbi kiire DMI (Direc tMemory Interface) liidese.Viimane asendab varem tuntud protsessori süsteemisiini (FSB - Front Side Bus) ja sarnaneb ülesehituselt PCI Express siinile. Protsessoris sisalduv graafikakiirendi on ühenduses väljundportidega FDI (Flexible Display Interface) liidese abil. Tugikiibistiku komponent (PCH -Platform Controller Hub) võimaldab arvutisüsteemil erinevad siinid suhtlemiseks välismaailmaga. Sealhulgas graafikapordid, PCIe ja PCI siinid, SATA liidese ja pordid, USB liidese ja pordid, helikaardi ja helipordid, võrgukaardi ja RJ-45 pordi. Joonisel on toodud ka SPI (Serial Peripheral Interface Bus) liides BIOS'i poole pöördumiseks ja LPC (Low Pin Count) liides, mille kaudu ühendatakse tugikiibistikuga järjestik- ja paralleelpordid ning pääseb juurde teistele funktsionaalsetele moodulitele (DMA kontroller, katkestuste kontrollerid, süsteemi timer, võimsussäästu režiimide haldus, süsteemi kell, jne).
