A.7 Peasektorkoordinaadid

Peasektorkoordinaatideks nimetatakse sektorkoordinaate, mille poolus on lõikekeskmes ja alguspunkt peanullpunktis. Peasektorkoordinaatide epüür on joonisel A.14 b .

Näide A.6 (peasektorkoordinaatide epüür).  Koostada joonisel A.14 a kujutatud õhukeseseinalise varda ristlõike keskjoone peasektorkoordinaatide epüür. Poolus asub punktis P ja peanullpunkt punktis M ( $\omega_{M} = 0$). Valime parema käe teljestiku, mille puhul on raadiusvektori pööre vastupäeva positiivne.

$$\omega_{2} = 2\cdot\bigtriangleup PM2 = 3.01\cdot 10.4 = 31.304{\,}\mathrm{cm^{2}}$$

$$\omega_{1} = 2\cdot\bigtriangleup PM2 -2\cdot\bigtriangleup P21 = 3.516 - 8\cdot 10.4 = -51.896{\,}\mathrm{cm^{2}}$$

$$\omega_{3} = - 2\cdot\bigtriangleup PM3 = - 3.01\cdot 10.4 = - 31.304{\,}\mathrm{cm^{2}}$$ (A.59)

$$\omega_{4} = - 2\cdot\bigtriangleup PM3 + 2\cdot\bigtriangleup P34 = - 31.304 + 8.0\cdot 10.4 = 51.896{\,}\mathrm{cm^{2}}$$

Leitud tulemuste põhjal koostame peasektorkoordinaatide epüüri (jn A.14 b).

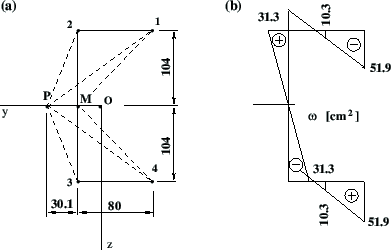

Joonis A.14. Peasektorkoordinaadid
