1.4. Kordamisküsimused
Vali õige vastus!Kui suur on jäme- ja peenjoone jämeduse erinevus?
|
Vähemalt 1,5 korda
| |
|
Vähemalt 2 korda
| |
|
Vähemalt 2,5 korda
| |
|
Vähemalt 3 korda
|
Kus kasutatakse pidevat jämejoont?
|
Pidevat jämejoont kasutatakse nähtavate kontuurjoonte ja nähtavate ülemineku ja servajoonte kujutamiseks
| |
|
Pidevat jämejoont kasutatakse mõõtjoonte, distantsjoonte, viirutusjoonte, lühikeste tsentrijoonte, viitejoonte, tasapinna jälgjoonte kujutamiseks
| |
|
Pidevat jämejoont kasutatakse pikkade tsentrijoonte ja sümmeetriatelgede kujutamiseks
| |
|
Pidevat jämejoont kasutatakse tasapinna jälgjoonte ja iseloomulike punktide konstruktsioonjoonte kujutamiseks
|
Kus kasutatakse pidevat peenjoont?
|
Pidevat peenjoont kasutatakse nähtavate kontuurjoonte kujutamiseks
| |
|
Pidevat peenjoont kasutatakse vaate ja lõike eraldusjoonte kujutamiseks
| |
|
Pidevat peenjoont kasutatakse mõõtjoonte, distantsjoonte, viirutusjoonte, viitejoonte, lühikeste tsentrijoonte, vaate peale joonistatud ristlõike kontuuride, kujuteldavate pindade üleminekujoonte , keerme põhjajoonte tinglikul kujutamisel väljatoodud elemendi eraldusjoonte projektsioonipindade ühisjoonte (telgede), tasapinna jälgjoonte, iseloomulike punktide konstruktsioonjoonte, pinnalaotusel painutusjoonte kujutamiseks.
| |
|
Pidevat peenjoont kasutatakse lõikepinna kulgemist näitavate joonte kujutamisel
|
Kus kasutatakse jämekriipsjoont?
|
Jämedat kriipsjoont kasutatakse pikkade tsentrijoonte ja sümmeetriatelgede kujutamiseks
| |
|
Pidevat jämejoont kasutatakse varjatud kontuurjoonte, varjatud ülemineku- ja servajoonte kujutamiseks
| |
|
Pidevat jämejoont kasutatakse mõõtjoonte, distantsjoonte, viirutusjoonte, lühikeste tsentrijoonte, viitejoonte, tasapinna jälgjoonte kujutamiseks
| |
|
Jämedat kriipsjoont kasutatakse nähtavate kontuurjoonte kujutamisel
|
Kus kasutatakse kriipspunktpeenjoont?
|
Kriipspunktpeenjoont kasutatakse varjatud kontuurjoonte kujutamiseks
| |
|
Kriipspunktpeenjoont kasutatakse pikkade tsentrijoonte ja sümmeetriatelgede kujutamiseks
| |
|
Kriipspunktpeenjoont kasutatakse nähtavate kontuurjoonte kujutamiseks
| |
|
Kriipspunktpeenjoont kasutatakse mõõtjoonte, distantsjoonte, viirutusjoonte ja viitejoonte kujutamiseks
|
Millistest joontest alustatakse joonise valmistamist?
|
Kontuurjoonega
| |
|
Varjatud kontuurjoonega
| |
|
Pideva peenjoonega
| |
|
Tasapinna jälgjoonega
|
Millised on formaadi A4 mõõtmed?
|
210x297
| |
|
297x420
| |
|
420x594
| |
|
594x841
|
Mitu formaati A4 sisaldab A0?
|
8
| |
|
12
| |
|
16
| |
|
18
|
Kui kaugel joonestuspaberi servadest tõmmatakse raamjoon?
|
Vähemalt 5mm formaatidel A4, A3, A2, kuid formaatidel A1 ja A0 vähemalt 10mm
| |
|
Vähemalt 5mm formaatidel A4, A3, kuid formaatidel A2, A1 ja A0 vähemalt 20mm
| |
|
Vähemalt 5mm formaatidel A4, kuid formaatidel A3, A2, A1 ja A0 vähemalt 20mm
| |
|
Vähemalt 10mm formaatidel A4, A3, A2, kuid formaatidel A1 ja A0 vähemalt 20mm
|
Kus asub joonisel kirjanurk?
|
Kirjanurk asub joonise alumises vasakpoolses nurgas
| |
|
Kirjanurk asub joonise alumises parempoolses nurgas
| |
|
Kirjanurk asub joonise ülemises parempoolses nurgas
| |
|
Kirjanurk asub joonise ülemises vasakpoolses nurgas
|
Millist informatsiooni peab sisaldama kirjanurk?
|
Dokumendi avaldaja peakonstruktori nime ja sünniaastat
| |
|
Dokumendi tähis, toote nimetus andmed dokumendi avaldaja kohta (firma täisnimetus) projektsioonimeetodi sümbol
| |
|
Dokumendi avaja firma juhi nime ja sünniaastat
| |
|
Joonisel kujutatud toote maksumust
|
Kui on antud mõõtsuhe 1:2, kas siis eseme kujutis on joonisel suurem või võiksem kui tema tegelik suurus?
|
Eseme kujutis joonisel on 2 korda väiksem kui tema tegelik suurus
| |
|
Eseme kujutis joonisel on 2 korda suurem kui tema tegelik suurus
| |
|
Eseme kujutis joonisel on võrdne tema tegeliku suurusega
|
Milline mõõtarv tuleb kirjutada joonisele, kui eseme pikkus on 1250mm, eseme kujutise mõõtsuhe aga 1:10?
|
12,5
| |
|
125
| |
|
1250
| |
|
12500
|
Kas lubatakse kasutada sellist mõõtkava, mida eurostandardiga ei ole ette nähtud?
|
Lubatakse
| |
|
Ei lubata
| |
|
Lubatakse, kuid tuleb põhjendada, miks kasutatakse
| |
|
Lubatakse, kuid sel juhul paigaldatakse mõõtsuhe sulgudesse
|

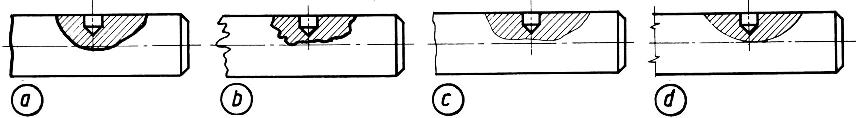

Missugusel joonisel on õigesti kujutatud pidevat vabakäejoont?
|
a
| |
|
b
| |
|
c
| |
|
d
|

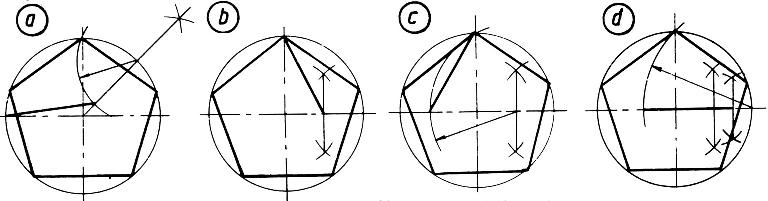

Missugusel joonisel on kõõlviisnurga kõõl õigesti leitud?
|
a
| |
|
b
| |
|
c
| |
|
d
|

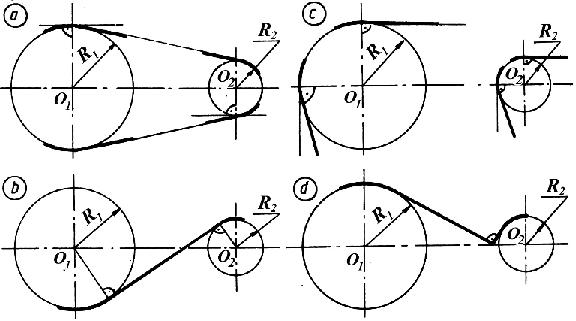

Missugusel joonisel on konstrueeritud vajalikud elemendid ringjoone ja sirge sujuvaks üleminekuks?
|
a
| |
|
b
| |
|
c
| |
|
d
|

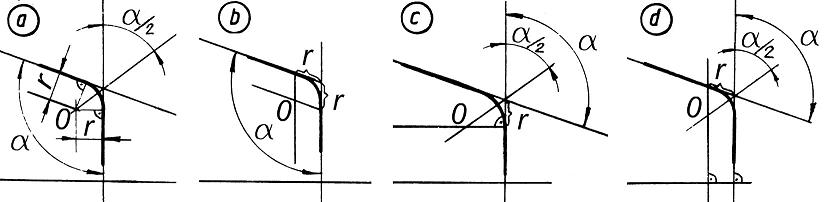

Missugusel joonisel on nurk
ümardatud antud raadiusega r ?
|
a
| |
|
b
| |
|
c
| |
|
d
|

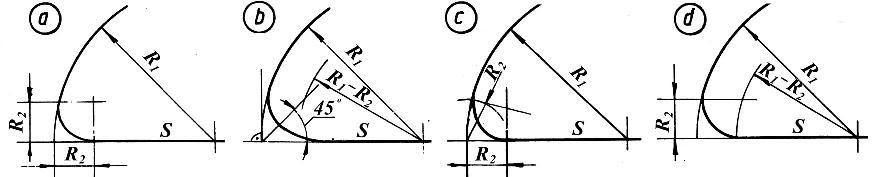

Missugusel joonisel on ringjoont R1 ja sirget s sujuvalt ühendava ringjoone R2 tsenter õigesti konstrueeritud?
|
a
| |
|
b
| |
|
c
| |
|
d
|
Missugusel joonisel on ringjoont R1 ja sirget s sujuvalt ühendava ringjoone R2 tsenter õigesti konstrueeritud?
|
a
| |
|
b
| |
|
c
| |
|
d
|
