6.2.2 SNMP teenused

iDevice ikoon SNMP teenused

SNMP teateid infokogumiseks vahendatakse andmeühikutega PDU (Protocol Data Unit) formaadis. Igal allpoolloetletud SNMP operatsioonil on standardne PDU formaat:

  • Get
  • GetNext
  • GetBulk (SNMPv2 ja SNMPv3)
  • Set
  • GetResponse
  • Trap
  • Notification (SNMPv2 ja SNMPv3)
  • Inform (SNMPv2 ja SNMPv3)
  • Report (SNMPv2 ja SNMPv3)

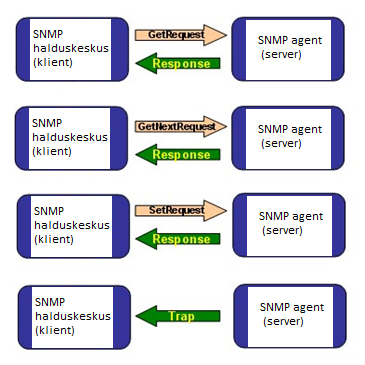

Joonis 65. SNMP operatsioonid (Allikas: Learning Materials for Information Technology Professionals (EUCIP-Mat))

Get päring on algatatud NMS'i poolt, mis saadab selle päringu agendile. Agent võtab päringu vastu ja töötleb seda.Agent saadab päringule vastuse kasutades Getresponse operatsiooni ja NMS töötleb saabunud andmed. Üks osa Get päringust on muutuja, millega defineeritakse MIB objekt, mida päringu saatja teada soovib. Muutuja on seotud OID nimega.
GetNext operatsioon võimaldab edastada käskude jada, et seadmeltkätte saada grupp erinevadi muutujaid. GetResponse vastab päringutele.
GetBulk võimaldab kohale tõmmata suuremaid tabelisektsioone korraga.
SetRequest teade saadetakse agentidele, et luua, salvestada või muuta mingit väärtust. Agent vastab Response teadetega.
Agentidele saadetud päringute protsessimise staatusest annavad tagasisidet veateated vastavate koodidega.
Trap abil saab agent teatada NMS'i häireolukorrast. Näiteks võivad Trap teated sisaldada eeldefineeritud infot:

  • Külm start (Cold Start) - hallatav seade taaskäivitus, mis võib kasa tuua seadme ümberkonfigurerimise
  • Kuum start (Warm Start) - hallatav seade tegi taaskäivituse ilma alglaadimiseta
  • Ühendus puudub (Link Down) - üks võrguliides ei tööta
  • Ühendus olemas (Link Up) - liides on veaolukorrast taastunud
  • Autentimisviga (AuthenticationFailure) - tööjaam üritab seadmega ühenduda aga ei suuda korrektselt autentida

SNMP Notification on standardiseeritud Trap tagasiside PDU vorming.
SNMP Inform on kinnitus Trap teate vastuvõtmisest.
SNMP Report on SNMP sõnumitöötluse häiretega seotud info vahetamiseks.
